高铝可塑料厂家坚持创新不断升级

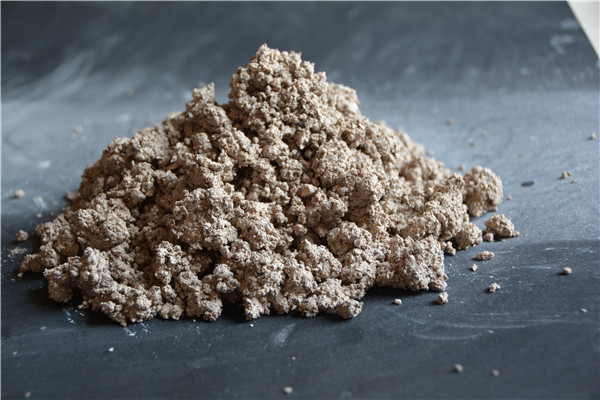

高铝可塑料是一种在较长时间内具有较高可塑性、呈硬化膏状的不定形耐火材料。它是由一定级配的颗粒料、细粉以及适量的结合剂、增塑剂和水组成的。
高铝可塑料的理化性能取决于集料的性能、粒度级配、结合剂和添加剂的性质与加入量、制备工艺等。高铝可塑料应满足下列要求：
1）要具有一定的可塑性，以便于施工。
2）要有一定的保存期，以保证在指定的存放期内成型性能不变。
3）要具有一定的常温强度和高温强度，以利于施工后拆除框架或搬动，以及在使用中承受各种高温热应力而不破坏。
4）要具有一定的高温体积稳定性，以防止因变形过大而造成炉衬结构的破坏，从而延长使用寿命。
高铝可塑料可以由于采用不同的结合剂和保存剂而有不同的可塑性；而加入不同的掺加剂可以改变高铝可塑料的高温性能。
1.原料性能得以配制高铝质可塑料的粗骨料（5～3mm）用I级高铝熟料；的在1100中骨料（＜3mm）和细粉料（＜0.1mm）采用I级高铝熟料。高铝质可塑料中要配入10～15％的生粘土。由于生粘土的Al2O3含量低、耐火度低，故配以I级高铝细粉来提高基质的以提高.8％，Al2O3含量，使其在高温长期使用中能生成较多的莫来石，以改 善使用性能。
高铝可塑料的塑性依靠加入生粘土而得到。生粘土不但起着塑性剂的作用，同时也起着结合剂的作用。因此，要求生粘土塑性大、收缩小、耐火度高、烧结性好。为了提高高铝可塑料在高温下的体积稳定性，可部分加入锆英石粉和电熔刚玉粉作掺合料。结合剂采用工业磷酸，浓度为85％，比重为1.67。
为了延长高铝质可塑料发生凝结硬化的时间，需要加入保存剂。草酸、柠檬酸、琥珀酸、葡萄糖酸和酒石酸、废蜜糖等都可作为磷酸结合高铝质可塑料的保存剂。其中以草酸的效果为好。草酸的加入量可根据保存期的长短加以调整，草酸：磷酸（浓度为85％）的比值一般为1:3至1:1。使用草酸量适当，可把保存期延长到六个月以上。但是，草酸价 格较高，大量使用尚有困难。以制糖的副产品－废蔗糖蜜作为可塑料的保存剂，可使高铝可塑料在保存期内获得较好的可塑指数，提高热态机械强度。废糖蜜是糖厂的下脚料，其价 格比草酸的价 格低得多，而且废糖蜜货源充足，可大量用于可塑料生产。因此，废蔗糖蜜是可塑料生产中价廉物美的保存剂。
高铝可塑料在保存八个月后，仍具有很高的热态机械强度和较好的抗高温剥落性。可塑料在保存中，性能得到改 善和提高、是由于废蔗糖蜜中的有 机酸抑 制了不溶性正磷酸铝的生成，延长了保存期。而保存期的延长有利于胶结剂在粉料中充分扩散，更好地湿润粉料颗粒，胶结剂和粉料结合得更好，使可塑料的可塑性和胶结性都充分发挥出来，导致高温性能的改 善和提高。所以，废蔗糖蜜是较好的保存剂。
高铝可塑料在施工时，不需要象砌筑耐火砖时所要求的那种技术，只要用木槌或气锤把可塑料捣打成任意形状的制品即可。小范围的施工可用手锤，而大范围的施工可用汽锤。汽锤要根据施工现场选用适当的形式。用手锤或汽锤施工后趁可塑料尚未硬化，用修理工具削去施工时挤出的可塑料，整修外形、进行表面加工。整修后，为了有助于可塑料水分的排除，用打通气孔的工具，在浇注体表面上，每隔一定间距打出直径约5mm的通气孔，深 度约为施工体厚的2/3。成型后的制品，经24h自然干燥后脱模，并在110～150℃下进行干燥。
